焊罐电动葫芦提升装置的安装

发布日期:2022-07-02 10:26:02 访问量:299

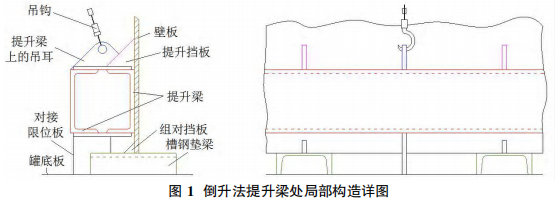

往常施工时,将提升吊耳直接焊接在壁板上,该方式常导致吊耳处壁板拉应力过大而变形。本项目采用设置提升梁焊接吊耳的方法。即在壁板下部设置由两根槽钢对扣而成的提升梁,两侧按间距1m加坠板焊接而成,提升梁卷弧成外缘与罐体内径相同的弧形。提升梁分成数段,每节提升梁对应安装2根提升立柱。在提升梁的缀板上焊接壁板对接的限位钢挡板。提升梁上的吊耳焊接在提升立柱的正下方。在吊耳两侧各1m长度内的提升梁增设缀板加强。提升梁采用龙门卡具连接储罐壁板。龙门卡具设置位置不宜距吊耳太近,以免壁板受拉变形,距离太远则易使提升梁扭曲变形。提升梁处局部构造见图1所示。
提升机构由提升立柱、中心柱、电动葫芦及平衡绳构成。
提升立柱采用钢管制作,顶部焊有吊耳,柱底焊有柱脚柱脚再与储罐底板焊接固定。
提升立柱沿储罐内侧圆周均匀布设,提升立柱的断面尺寸及立柱数量根据施工需要及承载验算而定。立柱尽量靠近罐壁而立,但需确保电动葫芦不予罐体结构相碰触。立柱垂直安装,当柱脚与储罐底板有空隙,用加垫薄钢板契紧后焊接固定。
平衡绳为拉紧在提升立柱与中心柱、相邻提升立柱之间的钢丝绳,其起到平衡提升立柱水平分力的作用。在通过平衡绳的联结,使提升机构形成了受力封闭的整体。
本项目平衡绳采用D19钢绳,平衡绳与中心柱之间设置M25花篮螺栓已张拉平衡绳及调节平衡绳长度,以确保提升立柱的垂直度。
