焊罐电动葫芦的技术原理及提升柱数量的确定

发布日期:2020-05-26 09:39:58 访问量:200

焊罐电动葫芦又名群吊葫芦、爬架葫芦,采用盘式制动电机作动力,行星减速器减速。焊罐电动葫芦具有结构紧凑、制动可靠、高效轻便、维护简单等特点。

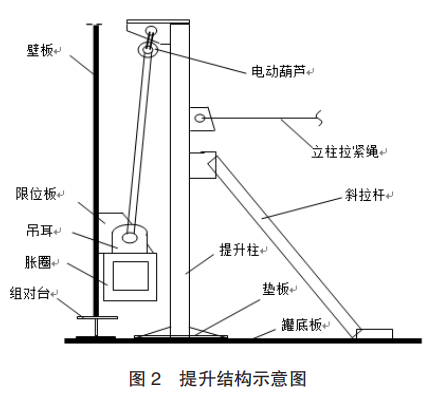

焊罐电动葫芦的技术原理:在罐底板施工完毕后,先安装好顶层整圈壁板(顶节板)和罐顶,在罐内设中心柱、提升柱、胀圈、背杠、控制柜、环链电动葫芦等设施;中心柱与所有提升柱用钢丝绳在顶部联接,背杠沿罐壁内侧设置,背杠与罐壁之间用挡板与刀型板限位。控制柜设在中心柱附近,对环链电动葫芦可集中控制,也可分别控制,电动葫芦同时启动,即可提升整个罐体。启动电动葫芦拉动胀圈,使灌顶及最上层壁板升起,然后组对下层壁板,待下层壁板与上层壁板焊接完成,再将胀圈及联接板安装在下层壁板上,再进行提升,直至完成全部壁板组对与焊接。

确定提升柱数量:根据储罐的施工图可知罐体总重及其它部件的重量,以吊装最大荷载进行计算,可对提升柱的数量进行核算。立柱数量计算公式,N=(罐总重量-罐底板重量-最下层罐壁板重量+灌顶平台及附件重量+胀圈重量)*动载风载系数*安全系数/倒链额载。

动载风载系数取值为1.25,环链电动葫芦选用10t级,胀圈重约3000kg

N=(91849-21023-13068+3000)*1.25*1.7/10000=12.9

考虑到拱顶罐灌顶施工,灌顶板采用瓜皮板形式搭接成型,往往是偶数,单台3000m³污水罐设置提升柱14根,配套焊罐环链电动葫芦14台,这也增加了安全系数。
